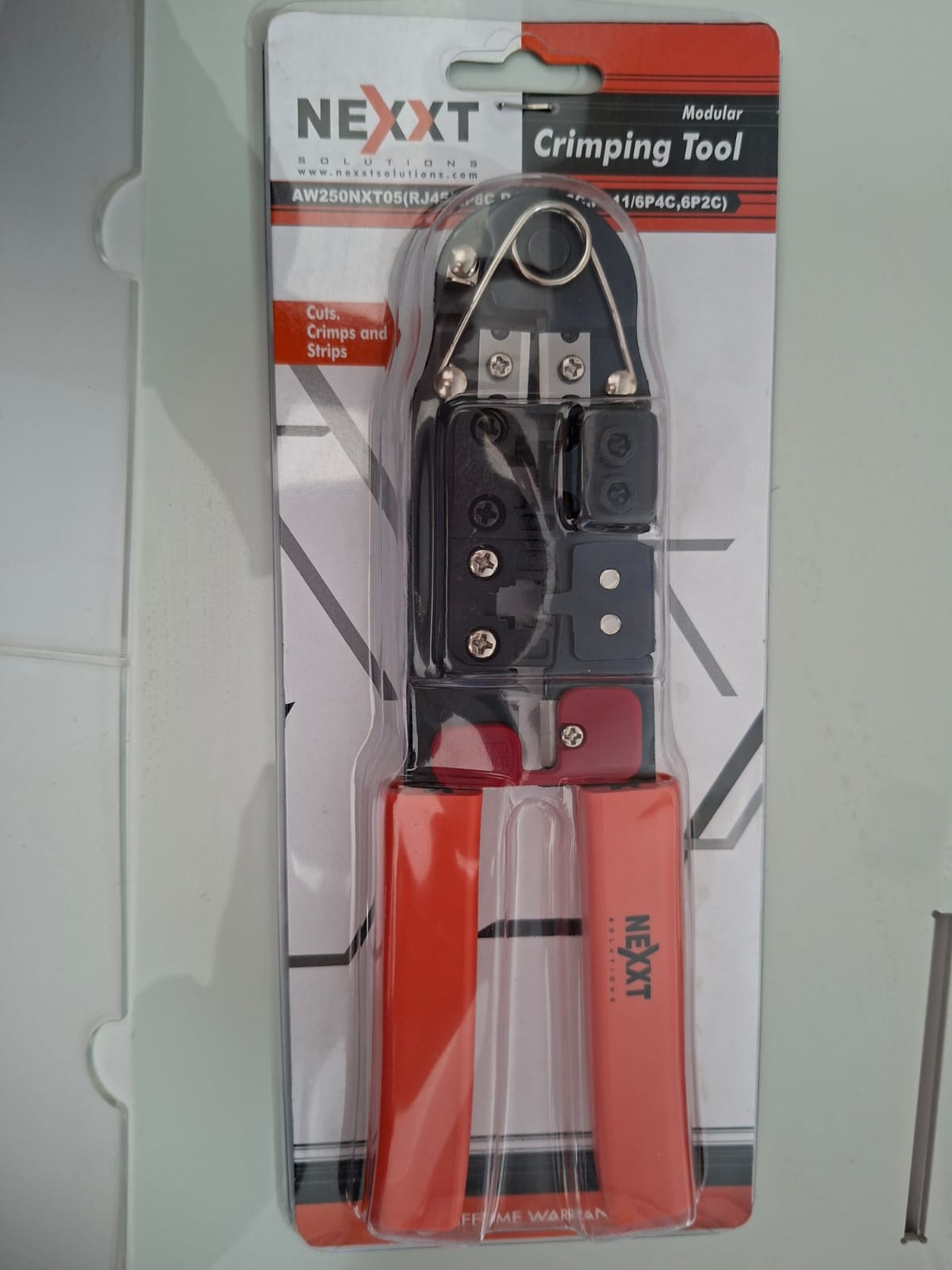

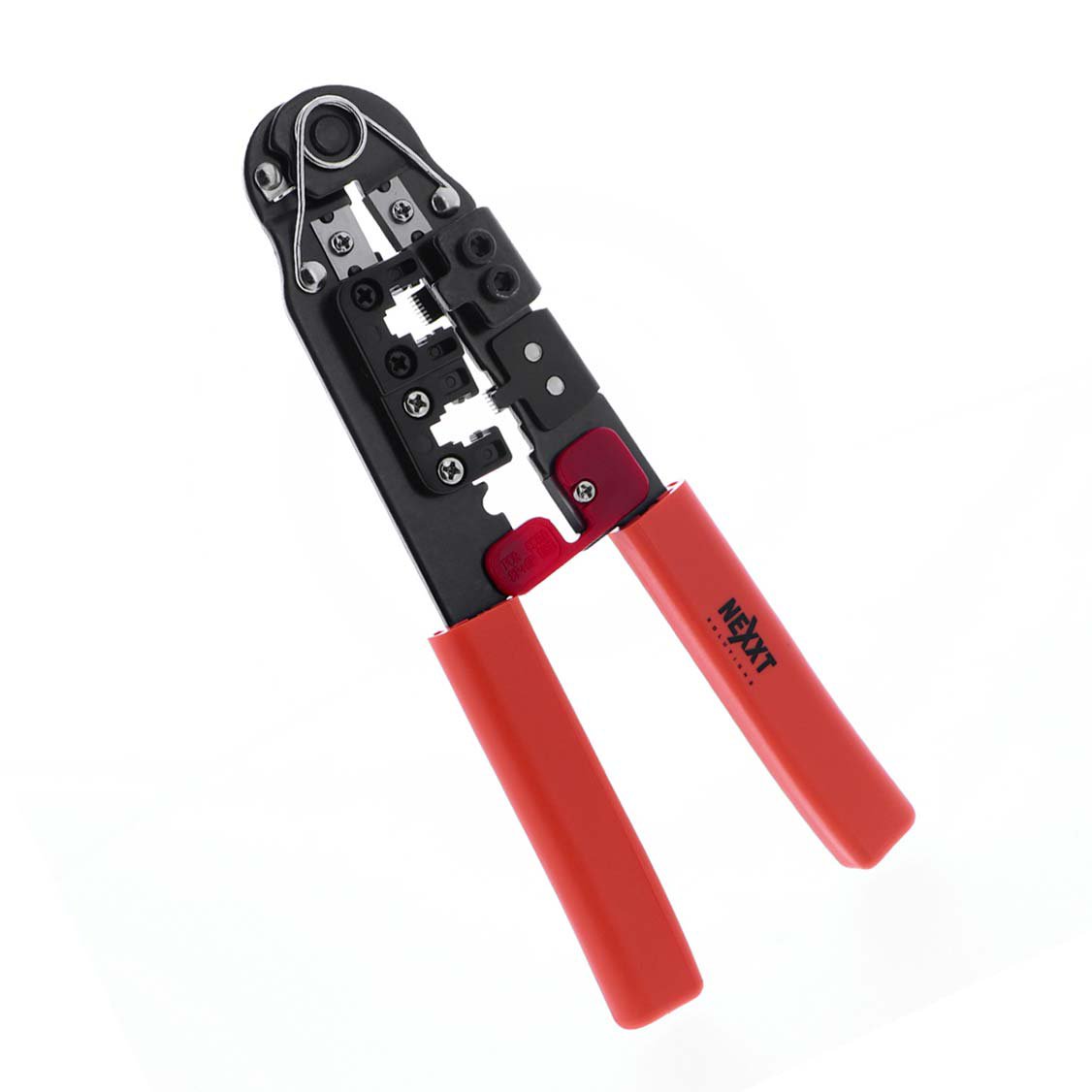

Ponchadora Nexxt Crimping tool AW250NXT05

Instrucciones

1 Apriete las asas y abra el seguro.

2 Corte el cable modular a la longitud deseada. Asegúrese de que los extremos estén cortados a escuadra, no en diagonal.

3 Inserte el cable entre las cuchillas pelacables. Apriete las asas, el cable debe mantenerse perpendicular y luego tire de la herramienta.

4 Retire la cubierta exterior, inserte el cable pelado en el conector, asegúrese de que el cable izquierdo de un extremo coincida con el cable derecho del otro extremo.

5 Coloque el conector modular con el cable en el soporte de la herramienta. Asegúrese de que el cable pelado esté entre la lengüeta y los contactos dorados. Apriete las asas hasta que se detenga.

PARA CRIMPAR CONECTORES MODULARES

AW250NXT05

8P8C/RJ45, 6P6C/RJ12, 6P4C/RJ11, 6P2C
